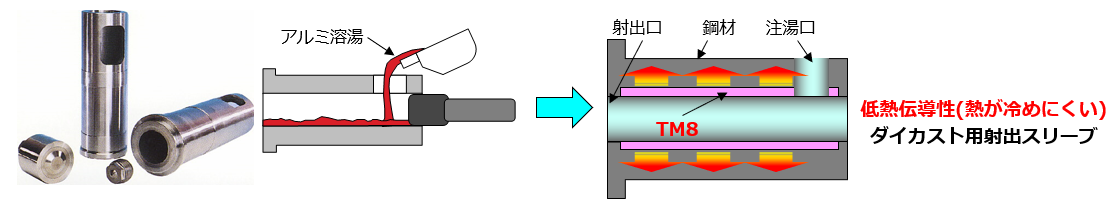

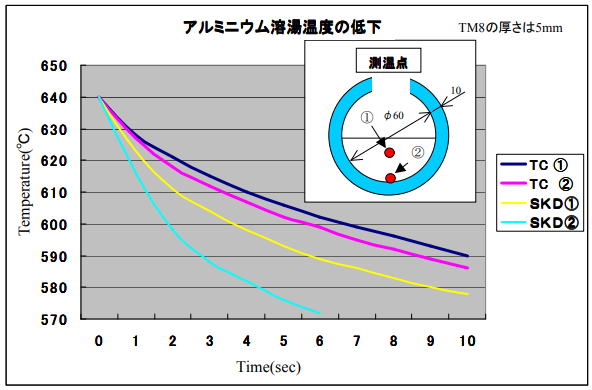

低熱伝導によりチル層を抑制。特に温度管理の難しい低速ダイカスト（層流・スクイズ）で効果が期待できます。
メンテナンス削減も可能で、稼働率の向上とトータルコストの最適化に貢献。

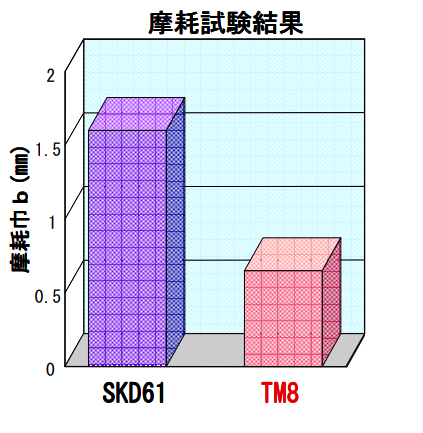

セラミックスと金属の複合材であることから、アルミ溶湯に強く、異物混入リスクも低減。
| Ti-METACS TM8 | S45C | SKD61 | |
| 引張強さ (MPa) | 441 | 686 | 1176 |
| 伸び (%) | 0.5 | 17 | 10 |
| 熱膨張 (×10⁻⁶/°C) | 7.3 | 11 | 10.7 |
| 熱伝導率 (W/mK) | 7.4 | 44 | 35.6 |
| 比重 | 5.3 | 7.8 | 7.9 |
| 硬度 (HRC) | 45 | 26.4 | 60(45) |
| 弾性率 (×10⁻⁵ MPa) | 1.2 | 2.1 | 2.1 |
| 備考 | 低熱伝導率 | 高炭素鋼 | ダイス鋼 |

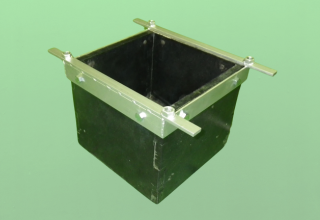

カストールボックスは、炭素と炭化ケイ素材を用いた箱型フィルターです。底部から濾過された熔湯を汲み出す構造で、酸化不純物の除去や整流効果に優れ、金属製品の品質向上に貢献します。
Learn more

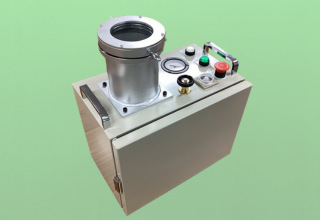

熔融アルミニウム中の水素ガスをリアルタイムで測定し、数値管理を可能にする装置です。短時間で安定した測定ができ、品質向上に貢献します。幅広い鋳造プロセスに対応し、効率的な管理が可能です。
Learn more
水素ガスの可視化で、確かな品質管理
減圧凝固法を利用し、通常目に見えない水素ガスを視認可能にすることで、脱ガス処理の効果を検証し、製品の安定した品質向上へとつなげることができます。
